Схема підключення камери заднього виду

Схема підключення камери заднього виду



Для початку хотілося б торкнутися теми до чого підключати можливо камери заднього виду, різниці немає штатна камера заднього виду або ж універсальна.

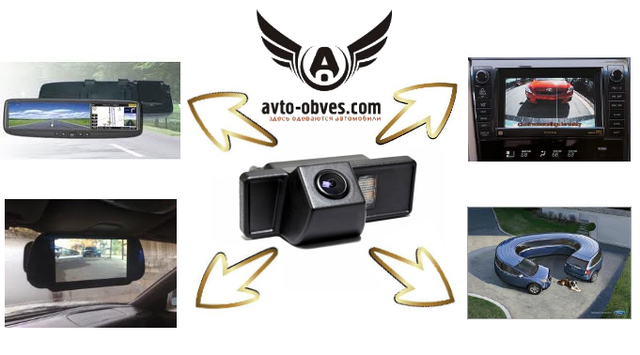

Камери заднього виду можна підключати до будь-якого монітора має AV вхід, такими пристроями можуть бути магнітоли, GPS навігатори, дзеркала салонні з екранами, прості монітори, встановлені в зручне місце на приладовій панелі.

Розглянемо конкретний приклад підключення штатної камери заднього огляду BGT Pro.

Перед установкою необхідно звірити сумісність за системою кольоровості камери і екрану , куди буде виводитися картинка. Далі рекомендується перевірити камеру заднього виду підключивши, наприклад до телевізора. Харчування для камери можна використовувати від звичайного перетворювача 220/12V. Такий блок використовується у багатьох домашніх і офісних приладах, наприклад блок живлення від телефонної бази.

Камера має кілька інтерфейсів або іншими словами декілька проводів. Опишемо кожний з них.

Живлення камери – червоний штекер. У комплекті поставки камери комплектуються кабелем підключення живлення.





Даний кабель підключається паралельно до ліхтарів заднього ходу, і з'єднується з камерою через червоний штекер, про який згадувалося вище.

Жовтий «тюльпан» - підключення відео кабелю, камери BGT Pro комплектуються проводів довжиною 5 метрів. Даний кабель прокладається будь-яким зручним способом по салону і підключається до екрану, на який виводиться картинка з камери заднього виду.

Штатные камеры, имеющие в своей конструкции собственную диодную подсветку номера, оснащены еще парой проводов (красный и черный). Данная пара кабелей – отвечает за питание подсветки номера, они должны подключены быть к штатным габаритам, или к тем же каналам питания, по которым была подключена штатная лампа подсветки номера, вместо которой Вы устанавливаете камеру заднего вида.

 Камеры заднего вида BGT Pro имеют такую функцию как включение/отключение парковочной разметки.

Для это в конструкции камеры предусмотрена еще одна пара проводов, выходящая из корпуса камеры, с черным джапмером на конце.

За замовчуванням паркувальна розмітка виключена, так як джампер чорного кольору встановлений. Включити паркувальну розмітку можна знявши, при вимкненій камері, даний джампер. Ця розмітка статична, тобто при зміні положення передніх коліс таблиця розмітки змінюватися не буде. Статична розмітка відмінний помічник при парковці заднім ходом, Ви самі зможете визначити з горизонтальним позначок відстань, і в майбутньому добре орієнтуватися в відстані до перешкоди.



Схема підключення:
